歐力克斯控制軟件介紹

歐力克斯點膠機的控制軟件包括三大部分：設備的運動控制系統、噴射閥控制系統、CCD視覺系統。三大系統之間是符合SMEMA協議的，相互兼容，并共同服務于執行末端的點膠工藝。下面我們?yōu)榇蠹医榻B歐力克斯自動點膠機設備的運動控制系統.

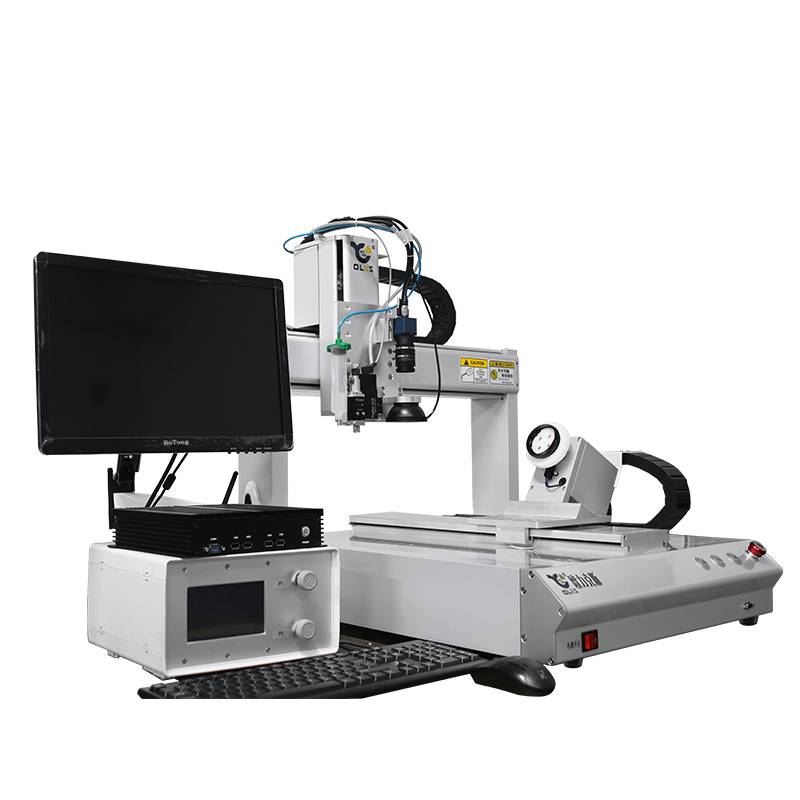

歐力克斯自動點膠機設備的運動控制系統

O-CJ441點膠系統具有許多功能模塊，分別可以實現以下功能：

1）實現點、直線、多段線、曲線、三維空間弧線、圓、跑道、矩形、涂布、自動圓角、不規則三維樣條曲線等圖形元素的運動控制；

2）實現手工教導、圖形預覽等功能；

3）實現條件跳轉功能， 和雙MARK點旋轉對針功能；

4）實現跳選功能，能同時選中間接不連續的多條指令；

5）實現指令移動功能，能將已編輯的指令已到目標位置；

6）實現斷點執行功能，可以從指定點開始執行；

7）實現區域陣列復制，偏移操作，批量編輯，單步運行，I/O輸入輸出等功能；

8）實現自動執行、自動復位、產量設定和計數與統計、加工時間計時器、效率設定等功能；

9）實現溫度、壓力、速度參數設置與監控；

10）實現多種不同工藝選擇：點膠、拉絲、涂膠、滾膠、噴膠等；

11）支持觸摸彩屏、全中文操作界面、Windows系統；支持DXF、PLT文件導入，自動路徑優化；

12）可與CCD工業攝像系統搭配，實現掃描、定位、跟蹤等功能；

13）支持奪路輸入/輸出，支持高脈沖輸入/輸出；加工時間控制精度1ms；

14）支持存儲數百個加工文件，每個文件可支持10000個指令；

15）每條動作指令都有獨立的開膠延時、關膠延時、退移高度、獨立的提前關膠功能，靈活的批量修改功能；實現自動報警功能；

16）支持不同類型參數的批量修改；

17）具有對針補正功能；

18）具有膠量稱重功能；

19）具有點膠閥清洗功能；

20）具有速度優化功能。
